LED背光/OLED屏幕驱动系列

CP2156-六通道、PWM调光、高效率1 倍2 倍自适应 切换共阳并联LED 驱动器
CP2156是一款用于背光驱动领域的高效率共阳驱动器,允许较宽的电源电压范围:2.7V至5.5V,特别适合于锂电池供电设备。CP2156通过内部电阻设置LED电流,每路LED电流可达20mA,最多驱动6路LED。CP2156可根据电源电压和负载的情况,工作于恒流源模式和电荷泵模式,既有恒流源的高效率优点,又有电荷泵升压防止闪屏的优势。同时,独有的Auto-Mirror技术保证在并联白光LED导通压差比较大的情况下依然保证较好的电流匹配度。CP2156采用无电感的电荷泵升压原理,外围器件推荐采用1μF或者更大的输入电容,电荷泵的飞电容和输出电容可采用1μF电容,在电荷泵工作模式下CP2156的内部时钟频率为1MHz。CP2156通过在使能引脚施加PWM信号,LED的亮度从全暗到全亮范围内可调。CP2156 采用无铅的QFN 3×3 16L 的封装形式,符合RoHS 标准,非常适合于便携式应用。

产品详情

特性

• 驱动多达6 路LED,每路LED 最大电流:20mA
• 电流匹配精度:3% (典型值)
• Auto-Mirror 技术确保在各并联白光LED 导通压差较大的情况下较好的电流匹配度
• 工作模式可根据输入电压和负载情况自适应切换,效率高达95%
• 支持PWM 调光,调光频率可高达100kHz
• 低输入电流波动和低EMI
• 无需外围电感
• 开关频率:1MHz
• 过流保护、过热保护和过压保护
• 工作电压范围:2.7V~5.5V
• 纤小的3mm×3mm QFN 16L 封装
• 关机电流Icc<1μA
• 符合RoHS 标准,100%无铅

应用

• 手机、数码相机
• MP3 播放器、PMP、PND
• PDA、数码相框

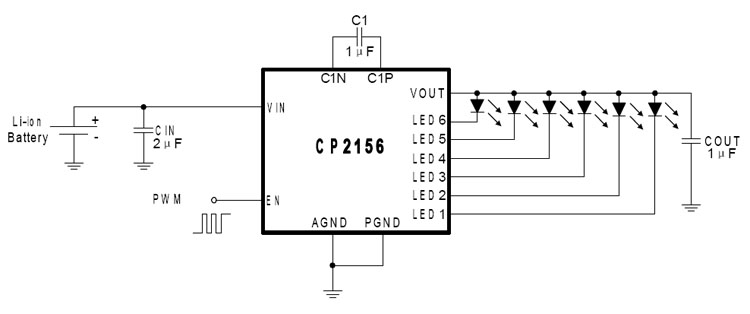

典型电路
