Loadswitch

CPS3160
描述
    CPS3160 是一款外部电阻设置限流的 PMOS负载开关。 导通输入电压范围 2.3V~5.8V, 有效限流范围 0.3 ~3.6A。
防倒灌功能在检测到输出电平高于输入时关闭负载开关。该功能和使能无关,并且不从输入抽取
电流。
    打嗝模式能够在异常重载情况下,保护芯片不受热损伤。 同时具备正常输出能力,在负载恢复正常后能及时启动。
重载极速保护能在 0.1us 内实现重载检测并关断负载开关然后进入限流。
    开漏输出的 FAULT_N 引脚能实现跨电压域通信,当芯片处于过压、 过流、 过温时能告知系统。
    CPS3160 系列拥有多种规格及封装,可根据应用选择合适的型号。例如 Type-C 应用,可选择带有快速下拉的产品,以便在连接断开时,接口无电。某些希望输出电平能稳住的应用,则不应有快速下拉。 而类保险丝应用环境,无需使能控制,那么可选择低使能有效的版本,由于内置下拉电阻,该产品默认常通。

产品详情

特性
导通阻抗 TSOT23-6L & CSP
- R
ON=42mΩ
(片上温度 25℃) VIN=5V
- R
ON=54mΩ
(片上温度 25℃) VIN=3V
外部电阻设定限流, 精度 10%(典型)
3.6A 最大导通电流
工作电压范围 2.3V~6.5V
支持输出快速放电 QODoptional
防倒灌功能
重载极速保护
打嗝模式
具备过压、 过流、 过温保护
ESD HBM ±8kV CDM ±2kV
封装
- TSOT23-6L
- DFN2
*2 6L
- CSP 5B
- CSP 10B (dual die)

应用
充电器
接线板
车充
USB 集线器
Type-C 集线器
扩展坞
手机
平板
充电宝
电池管理系统

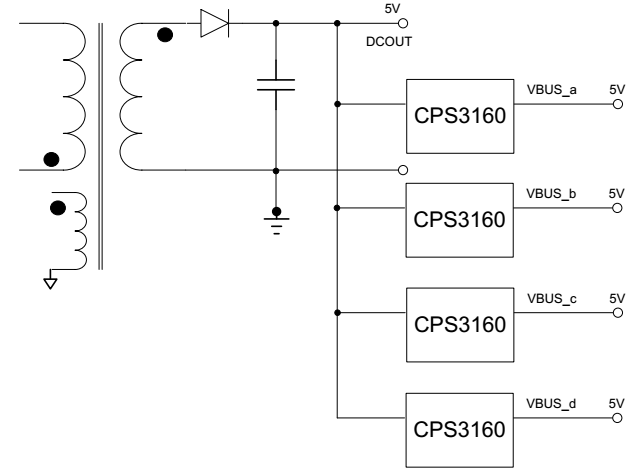

典型应用

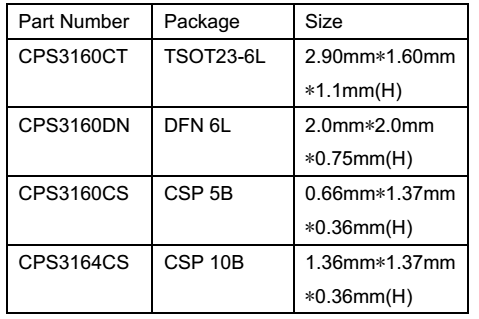

采购信息

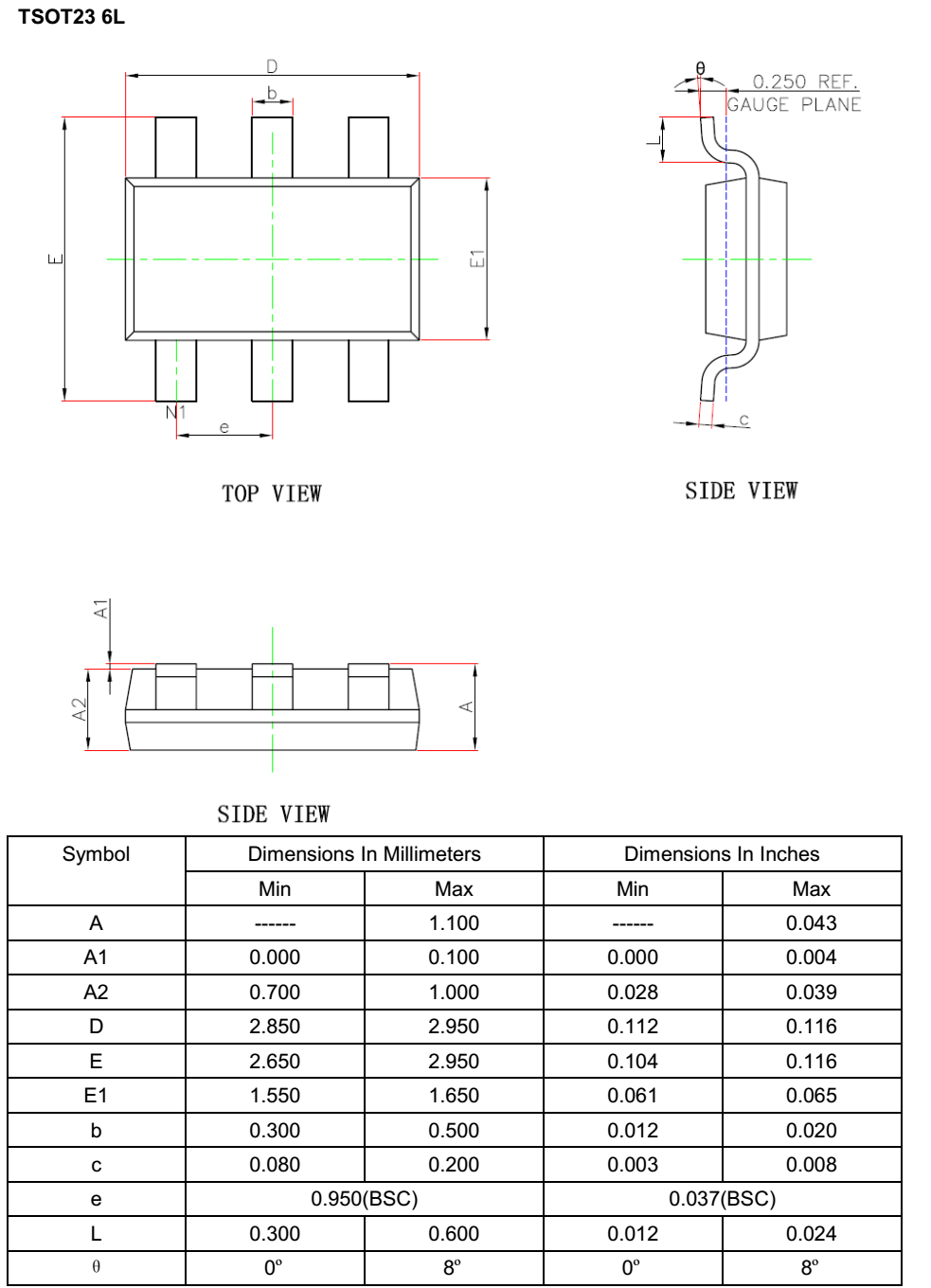

封装信息
