CP2121-异步升压型稳压器

CP2121 是一款采用恒定频率内部补偿电流模架构异步升压型开关稳压器。内部集成有1A、40V 的开关管。该架构使得系统具备优异的瞬态特性以及较小的纹波。1MHz 的工作频率允许使用小型电感和电容。能从 3.6V 电源端产生 500mA、5V 恒压,也能从 5V 电源端产生 300mA、12V 恒压。CP2121 内置软启动功能,限制启动时的浪涌电流。内置过流和过热保护,增强了应用的安全性。CP2121 采用纤小的 SOT23-6L 封装。

CP2121适用于OLED屏幕驱动、大尺寸屏幕偏压驱动(VGL,VGH,AVDD)、USB OTG 5V电源升压驱动、HDMI电源驱动等场合。


产品详情

特点

- 效率可高达 90%
- 内置软启动功能,限制启动时浪涌电流
- 1MHz 开关频率
- 1.21V 反馈电压
- 外部电阻设定输出电压
- 芯片电源输入电压范围 2.7~5.5V
- 电感端输入电压范围 2.7~30V
- 最大输出电压 40V
- 开关管限流 1200mA
- 3.6V 输入,18V 输出可驱动 140mA 负载
- 内置过流保护,过热保护
- 极小 EMI
- 过压保护外部可调(25V~40V)

- 采用纤小的 SOT23-6L 封装

应用

- 平板、大尺寸 LCD屏幕偏置电压(VGL、VGH、AVDD提供)
- OLED 供电
- LED 驱动
- BOOST 系统
- xDSL 电源

- 单节锂电升压系统

- USB OTG、HDMI电源驱动

管脚信息

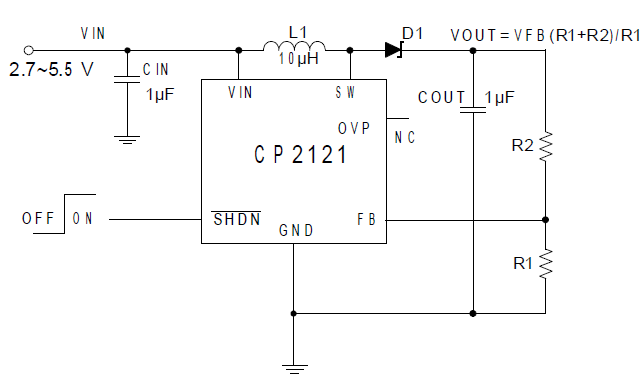

典型电路






订购信息


封装


相关文档
