音频功率放大器系列

CP2210-3W、单声道、无需滤波器、D类音频功率放大器

CP2210是一款针对便携式电子产品而设计的高效率、无需滤波器的单声道D类音频放大器。在5V电源供电,输出信号的THD小于10%的条件下,能够向4Ω负载提供3W的连续功率。工作电压范围为2.5V到5.5V。

CP2210具有高达90%的效率;极低的关断电流;在217Hz时PSRR为-80dB;提供纤小的CSP9和DFN8封装,并且仅需要极少的外部器件,有助于节省PCB面积;内置pop&click杂音抑制电路。以上特点使CP2210非常适用于便携式电子产品。

CP2210的增益可以通过外部输入电阻来设定;在多音源共用情况下,还可以对不同音源的信号单独设定增益。CP2210具有过流和过热保护功能,防止芯片在故障情况下损坏。




产品详情

特性

- 独特的PWM调制技术,无需使用输出滤波器
- 8Ω负载,输出功率400mW条件下的效率:90%
- 在5.0V电源电压,1%THD,8?负载条件下的输出功率:1.36W
- 在5.0V电源电压,10%THD,4?负载条件下的输出功率:3W
- 静态功耗:2.3mA
- 关断电流:0.1μA
- 217Hz时的PSRR:-80dB
- 电源电压范围:2.5V到5.5V
- 内置300kHz振荡器
- 全差分设计抑制射频干扰
- 内置 pop & click 杂音抑制电路
- 过流、过热保护功能
- 纤小的CSP9和DFN8封装
- 符合RoHS标准,100%无铅封装

应用

- 移动电话

- 便携式音频设备

- PDAs

- 笔记本电脑

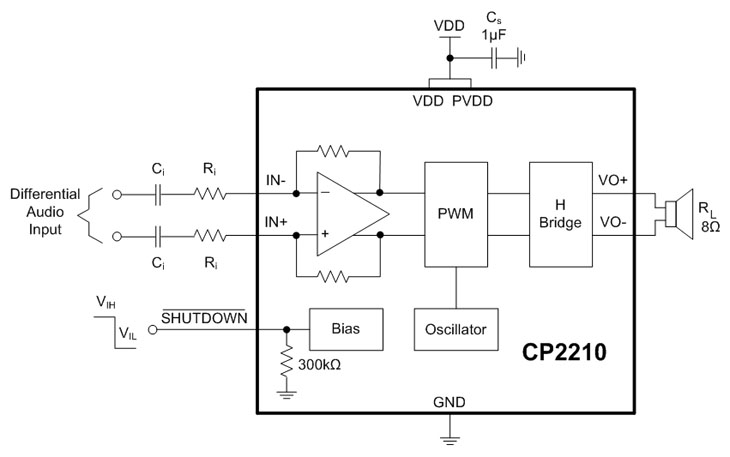

典型应用



订货信息

型号

温度范围

封装

RoHS

标示

包装类型

CP2210ITLX

-40℃~85℃

CSP9

Y

A10

3000 pcs / Tape & Reel

CP2210LD

-40℃~85℃

DFN8

Y

A10LD

3000 pcs / Tape & Reel

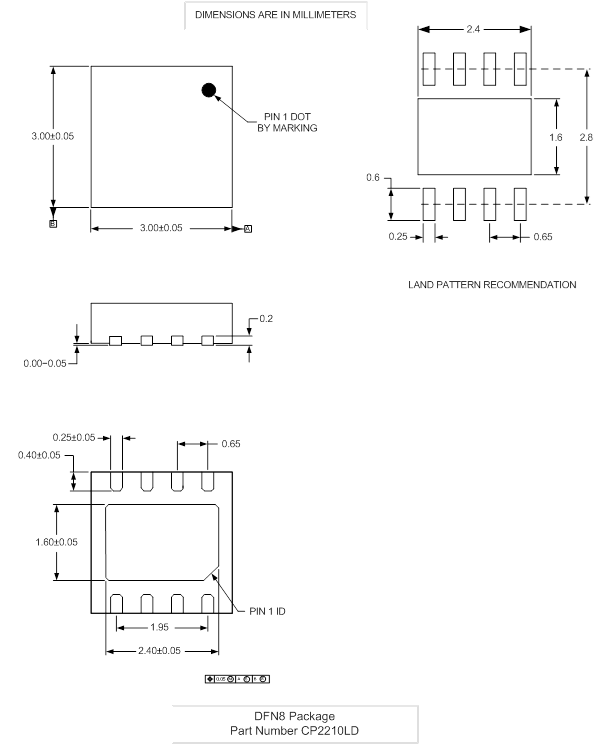

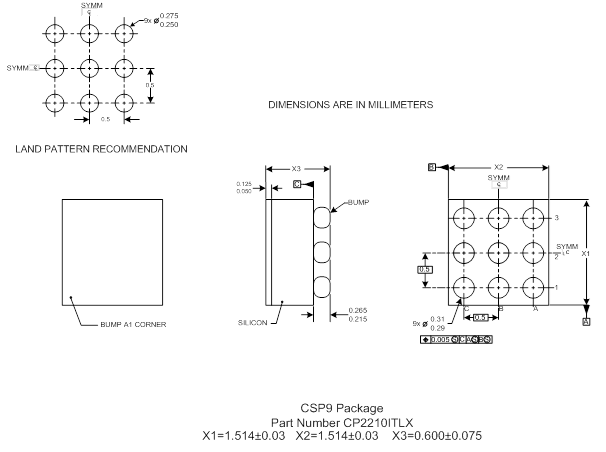

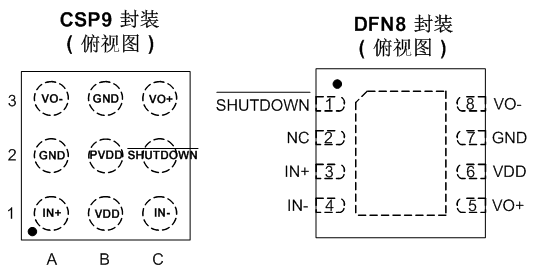

封装
